Mått och projektformat

• Användningsstorleken bestäms av skärlinjen. Användningen kan ha vilken form som helst.
• Projektet bör innehålla två matchande filer:
• Fil med grafik - förstorat med nödvändig utfall.
• Fil med skär- och bigningslinjer - en separat sida med skär- och bigningslinjer exakt anpassade till grafiken.

Vid tryck av användningar med valfria former är utfall 3 mm på varje sida. Grafikområdet måste sträcka sig utanför skärlinjen.

Projekt för enskild användning

• Viktiga objekt/information - alla viktiga objekt (logotyper, texter, bilder) bör vara minst 3 mm från den planerade skärlinjen.
• Ramar och kanter - designa inte ramar nära skärlinjen. Minsta avstånd är 5 mm för att undvika oestetiska effekter på grund av skärtolerans.

Mall för skärning och bigning

Skär- och bigningslinjer

• Skärlinjer bör designas som hårfina (tunna) linjer i röd färg.
• Bigningslinjer bör vara i gul färg.
• Skärlinjen måste vara en enda, sluten kurva utan duplicering eller överlappning med andra linjer.

Minsta radier för avrundningar för skärlinjer:

• 1,5 mm - för självhäftande folier.
• 2 mm - för kartonger med en tjocklek upp till 0,4 mm och dekorativa papper.
• 3 mm - för kartonger tjockare än 0,4 mm.

Inre utskärningar

Element som skärs ut inuti användningen måste vara minst 5 mm från den yttre skärlinjen.

Optimeringstips

• Undvik ett överdrivet antal toppar i skärlinjer - det kan sakta ner plotterns arbete.
• Använd avrundningar istället för skarpa vinklar där det är möjligt.
• Undvik för komplicerade former: Element som skärs ut bör inte vara för små eller mycket komplicerade för att undvika problem med projektets genomförande. Om kurvans komplexitet för skärning orsakar för långsamt arbete av plottern eller omöjliggör genomförandet av beställningen, förbehåller vi oss rätten att avvisa genomförandet av ett sådant projekt eller ändra priset.

Skärtolerans

Passningen av tryck och skärkanter kan variera med ±1,5 mm.

Filinlämning

Filen med skärnätet bör bifogas filen med trycket som sista sidan i en flersidig fil. Om filer skickas separat måste deras namn tydligt identifiera innehållet.

Projektets mått

Arbetsområde

Projekt för stansning (skär- och bigningslinjer) måste passa inom en rektangel med maximala mått 300x470 mm.
Utfallet kan sträcka sig utanför detta område.

Utfallet

Minsta nödvändiga utfall är 2 mm på varje sida.

Projektformat

Filer som krävs för projektet

Projektet måste innehålla:

• Fil med grafik - förstorat med nödvändig utfall.
• Fil med skär- och bigningslinjer - förberedd enligt riktlinjerna.
• Ytterligare fil med förädlingsmask (t.ex. UV-lack, Liquid Gold, Liquid Silver), om projektet innehåller sådana element.

Enskild användning

• Användningen kan ha vilken form som helst.
• Alla viktiga objekt bör vara minst 3 mm från skärlinjen.
• Det rekommenderas inte att designa ramar, kanter eller andra element nära skärlinjen - minsta avstånd är 5 mm för att undvika oestetiska effekter.

Mall för tillverkning av stansverktyg (för stansning)

Skär- och bigningslinjer

• Skärlinjer: tunna (hårfina) i röd färg.
• Bigningslinjer: tunna (hårfina) i gul färg.
• Minsta avstånd mellan skär- och bigningslinjer: 4 mm.

Designprinciper

• Skär- och bigningslinjer bör bilda slutna kurvor om möjligt.
• Undvik duplicering eller överlappning av skär- och bigningslinjer.
• För små eller komplicerade element kan göra det omöjligt att tillverka stansverktyget, vilket resulterar i att projektet avvisas.

Skärprecision

Passningen av tryck och skärkanter kan variera med ±1,5 mm.

Filinlämning

• Projektet måste förberedas i vektorformat.
• Föredragna format: PDF eller CDR (vektorgrafik).
• Filen med mallen för stansning bör bifogas filen med trycket som sista sidan i en flersidig fil. Om filer skickas separat måste deras namn tydligt identifiera innehållet ("tryck", "förädling", "stansning/skärning").

Viktiga anmärkningar

• Vid tekniska problem relaterade till projektet (t.ex. formens komplexitet) förbehåller sig D&D rätten att ändra priset eller avvisa genomförandet.
• Du behöver inte oroa dig för att förbereda projektet för stansning - filerna verifieras två gånger hos oss för att säkerställa deras korrekthet.
• Vid ombeställning behöver du inte betala för stansverktyget igen, förutsatt att du anger användningen av det befintliga stansverktyget i beställningen (i kalkylatorn finns alternativet "Ombeställning").

Fräsning möjliggör exakt utskärning av valfria former i ett brett utbud av styva material (från tryck i stort format).

Användningsformat

• Maximal användningsstorlek är 1250 x 2480 mm och begränsas av storleken på det valda materialet.
• Minimal användningsstorlek är 100 x 100 mm.

Projektformat

Filstruktur

• Filen bör vara ensidig och endast innehålla skär- och/eller skärlinjer.
• Skärlinjer utförs med en 90-graders konisk fräs - underlättar böjning av materialet (endast tubond).
• Linjerna måste vara synliga och flyttas till toppen av projektets lager.

Användning för skärning

• Ytor avsedda för utskärning fylls med färgen 100% Cyan (för operatören för att skilja användningen från avfallet).
• Skärlinjer markeras med röd hårfin färg.
• Skärlinjer markeras med gul hårfin färg.

Avstånd mellan element

• Om det finns flera utskurna element i filen måste skärlinjerna vara minst 10 mm från varandra.

Projektets riktning

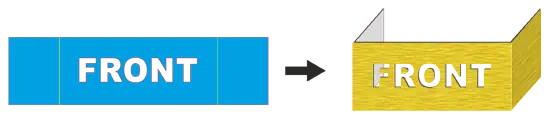

• Designa alltid som fronten av användningen, vilket är viktigt för ensidiga material och vid skärning.
• Skicka inte projekt i spegelvändning.

Rekommendationer för skär- och skärlinjer

• Skärlinjer måste vara slutna kurvor.
• Undvik överlappande skärlinjer.
• Använd raka linjer där det är möjligt.
• Minimera antalet toppar - använd endast så många som behövs för att definiera kurvan.
• Koppla linjer och skapa långa segment istället för många korta.

Rekommendationer för material

Skärning och skärning utförs beroende på det bearbetade materialet med två teknologier: kniv eller fräs. För att uppnå ett exakt resultat bör du beakta bearbetningens specifika egenskaper för det aktuella underlaget och använda lämpliga markeringar i produktionsfilen.

Obs: Förberedelse av skärlinjer som inte följer ovanstående rekommendationer kan resultera i ojämna kanter.

Anmärkningar:

• Passningstolerans - passningen av tryck och skärkanter kan variera med ±1,5 mm.
• Projektets komplexitet - om projektet är för komplext eller inte optimalt förberett, vilket avsevärt förlänger plotterns arbetstid, förbehåller vi oss rätten att ändra priset. Kunden kommer att informeras om detta innan uppdraget genomförs.

Filinlämning

Filen med skär-/fräsnätet bör bifogas filen med trycket som sista sidan i en flersidig fil. Om filer skickas separat måste deras namn tydligt identifiera innehållet.

Skärning med CO2-laser möjliggör exakt utskärning och gravering i ett brett utbud av material inom ett begränsat arbetsområde.

Arbetsområde

• Maximalt arbetsområde är 600 x 457 mm.
• Projektets storlek får inte överskrida detta område.

Skärlinjer

• Skärlinjer bör designas som en hårfin linje i magenta (100%).
• I CorelDRAW-programmet (om tillgängligt), inaktivera Färghantering i Verktygsmenyn.

Filinlämning

Filen med skärnätet bör bifogas filen med trycket som sista sidan i en flersidig fil. Om filer skickas separat måste deras namn tydligt identifiera innehållet.

Filformat

• föredragna - PDF
• accepterade - CDR

Passningstolerans

• Passningen av tryck och skärkanter kan variera med ±1,5 mm.

Anmärkningar

• Laserskärning ger en genomskinlig, spegelliknande yta, men den är inte perfekt slät som vid diamantfräsning - små ojämnheter kan vara synliga på grund av smältprocessen.
• Vid komplexa former eller inte optimalt förberedda filer, vilket förlänger plotterns arbetstid, förbehåller vi oss rätten att ändra priset. Kunden kommer att informeras innan beställningen genomförs.

Skärning av rektangulära användningar till mått utförs med två metoder: manuell knivtrimmer eller cirkelsåg med fina tänder.

Knivtrimmer

Detta verktyg liknar ett stort knivgiljotinsystem. Det fungerar genom ett glidande blad som skär materialet med en enda, jämn rörelse. Det används främst för exakt beskärning av tunna material, såsom papper, folie, tunn kartong eller plast.

Cirkelsåg med fina tänder

Detta skärverktyg är utrustat med en skiva med många fina tänder. Det används främst för att skära tjockare material, såsom kompositplattor, tjockare kartong eller material med större styvhet.

Båda metoderna lämnar synliga spår på sidokanterna.

Om du vill ha perfekt släta kanter, välj diamantfräsning, som ger högsta precision och släthet i finishen.

Standardprodukter

• För produkter som vikta broschyrer, mappar etc., är bigningarna fördefinierade och filen bör förberedas enligt en dedikerad mall.
• Mallar för respektive produkter kan laddas ner från respektive kalkylatorer

Icke-standardiserade arbeten

Vid bigning, perforering eller falsning av icke-standardiserade projekt (ej definierade i mallar) bör du:

• Lägg till en exakt beskrivning av bigningsplatsen och vikningsriktningen i anmärkningarna vid beställning.
• Vikningsriktningar kan omfatta:
  • V - vikning på mitten.
  • C - vikning i "C - till mitten".
  • Z - vikning i "dragspel".
• Om möjligt bör bigningsplatser markeras med en tunn gul linje vid användningens kant och/eller på utfallet.

Bigningar i plotterskurna arbeten

• Vid arbeten med valfria former som skärs med plotter, bör både bignings- och skärlinjer inkluderas i projektets nät.
• Detaljerade riktlinjer finns i Hjälp i avsnittet Skärning med plotter

Obs

Olaminerat papper med en vikt på 250-350 g/m² kan spricka vid bigningslinjer. Effekten är särskilt synlig på mörka färger. För att undvika detta rekommenderar vi laminering.

Borrning av hål är en bokbinderiprocess där hål med en viss diameter görs i tryckta material. Denna tjänst är särskilt användbar för projekt som kalendrar, hängare, etiketter, katalogkort för mappar eller andra material som kräver bindning eller upphängning.

Hur markerar man platser för borrning av hål?

• Markering: Använd en liten punkt i röd färg (eller annan som kontrasterar med bakgrunden) med en diameter på högst 2 mm.
• Hålens placering bör ta hänsyn till materialets hållfasthet - hålen bör inte placeras för nära kanten.

Ytterligare tips

• Om du har frågor om hur du förbereder filen för borrning av hål, kontakta oss - våra specialister hjälper gärna till.

För att mäta längden på en kurva bör du ladda ner vårt tillägg för CoreldDRAW™:
Ladda ner filen: DDCorelMacro.gms

Tillägget fungerar i alla versioner av Corel från och med CorelDRAW™ 10 och framåt.

För att lägga till modulen i programmet bör du kopiera den till mappen ..\Draw\GMS som finns i mappen där CorelDraw™ är installerat. Vid typiska inställningar bör det vara: "C:\Program Files\Corel\Corel Graphics 12\Draw\GMS"

I CorelDraw X8-programmet bör filen laddas upp till "C:\Users\{användarnamn}\AppData\Roaming\Corel\CorelDRAW Graphics Suite X8\Draw\GMS".

Mappnamnen kan variera beroende på Corel-version och operativsystem.

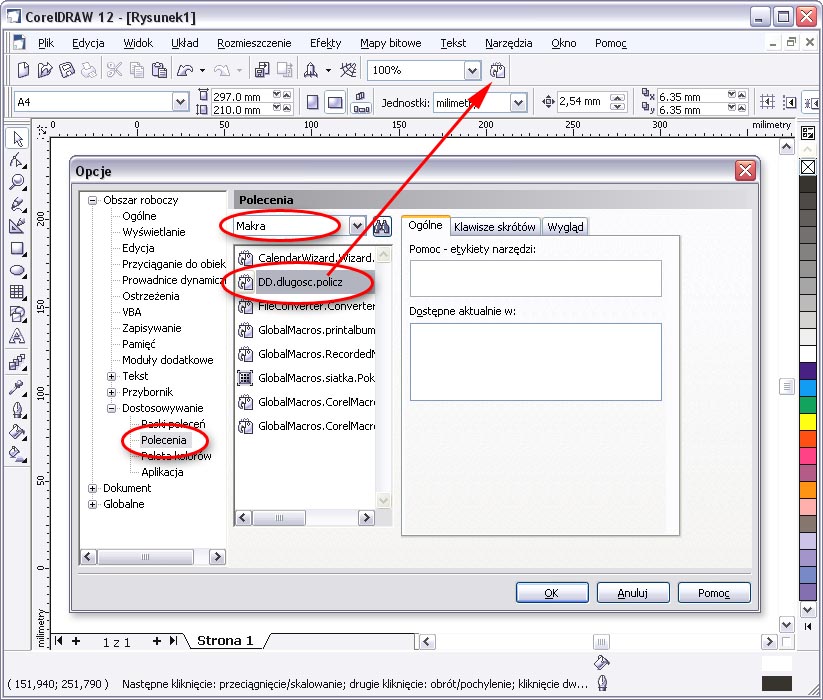

Därefter startar vi CorelDRAW™ och väljer från menyn Verktyg -> Anpassning. Ett fönster med "Alternativ" bör visas på skärmen



Enligt de markerade fälten på bilden ovan väljer vi från listan över alternativ Kommandon, sedan från rullgardinsmenyn väljer vi Makron. På listan över tillgängliga moduler hittar vi makrot DD.dlugosc.policz. För att lägga till en knapp med vårt makro till listan över knappar bör du "dra med musen" det valda makrot till knapplisten och släppa det där. (röd pil på bilden)

För att beräkna längden på skärlinjen bör du markera alla skurna former och klicka på den nyligen tillagda knappen.

Om du inte har rätt version av Corel kan längden mätas med valfritt program som har funktioner för att mäta kurvlängd. Längden bör anges i millimeter.
Om du saknar lämplig programvara kan du skriva ut skärlinjerna i en känd skala på valfri skrivare och mäta linjens längd manuellt med en linjal, passare eller tråd, och sedan multiplicera med den kända skalafaktorn. Det ungefärliga värdet bör anges i kalkylatorn, och vår medarbetare kommer att korrigera det efter att ha kontrollerat längden i programmet.
